一、性能參數表 |
機號 |
轉速 (rpm)
|
風量 (m3/h) |
全壓 (Pa) |
功率 (kW)
|
4A |
2900 |
824 1017 1209
|
3660 3750 3720
|
2.2 |
1401 1594 1786 1978
|
3610 3470 3290 3110
|
3 |
4.5A |
2900 |
1174 1448 1721 1995
|
4690 4800 4760 4630
|
4 |
2269 2543 2817
|
4450 4250 4040
|
5.5 |
5A |
2900 |
1610 1986 2361 2737
|
5850 5980 5940 5770
|
7.5 |
3113 3488 3864 |
5580 5330 5080
|
11 |
5.6A |
2900 |
2262 2790 3317
|
7420 7560 7520
|
11 |
3845 4373 4901 5429
|
7320 7080 6790 6500
|
15 |
6.3A |
2900 |
3221 3972 4723
|
9480 9650 9590
|
18.5 |
5475 6226 6978 7729
|
9360 9080 8720 8370
|
30 |
7.1D |
2900 |
4610 5685 6761
|
12140 12350 12280
|
37 |
7837 8912 9988 11064
|
12000 11660 11230 10810
|
45 |
|
|
機號 |
轉速 (rpm)
|
風量 (m3/h) |
全壓 (Pa) |
功率 (kW)
|
8D |
1450 |
3297 4067 4836
|
3790 3860 3840
|
7.5 |
5605 6375 7144 7913
|
3740 3620 3470 3320
|
11 |
9D |
1450 |
4695 5790 6886
|
4840 4930 4910
|
15 |
7981 9076 10172 11267
|
4790 4640 4470 4280
|
18.5 |
10D |
1450 |
6440 7943 9445 10948 12451
|
6020 6130 6090 5950 5780
|
30 |
13953 15456
|
5570 5360 |
37 |
11.2D |
960 |
5990 7288 8786 10183 11581
|
3290 3350 3330 3250 3150
|
15 |
12979 14376
|
3030 2910 |
18.5 |
12.5D |
960 |
8327 10271 12214
|
4120 4200 4170
|
22 |
14157 16100 18043 19986
|
4080 3960 3820 3670
|
37 |
|
|

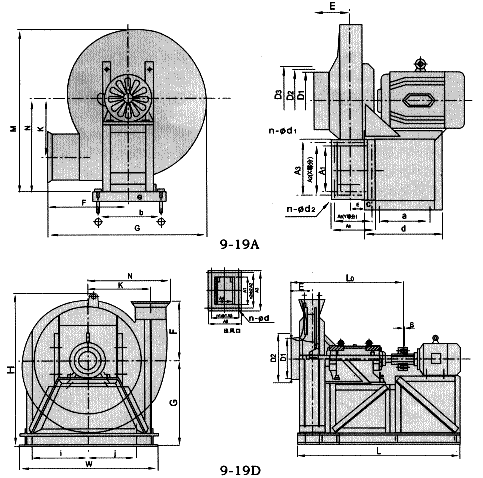

二、9-19系列風機外形尺寸 |
|
機 號 |
D1 |
D2 |
D3 |
n1-Φd1 |
A1 |
A2 |
A3 |
A4 |
A5 |
A6 |
X |
Y |
n2-Φd2 |
4A |
180 |
220 |
250 |
8-7 |
128 |
174 |
214 |
92 |
138 |
178 |
3 |
2 |
10-7 |
4.5A |
200 |
250 |
280 |
8-7 |
144 |
198 |
230 |
104 |
152 |
192 |
3 |
2 |
10-7 |
5A |
224 |
265 |
305 |
8-7 |
160 |
206 |
246 |
115 |
160 |
202 |
3 |
2 |
10-7 |
5.6A |
250 |
308 |
348 |
8-10 |
179 |
225 |
265 |
129 |
174 |
215 |
3 |
2 |
10-7 |
6.3A |
280 |
335 |
375 |
8-10 |
202 |
246 |
288 |
145 |
189 |
231 |
3 |
2 |
10-7 |
|
|
機 號 |
E |
F |
G |
K |
M |
N |
a |
b |
c |
d |
e |
f |
4A |
108 |
361 |
692 |
286 |
715 |
420 |
200 |
350 |
50 |
300 |
385 |
35 |
4.5A |
120 |
344 |
716 |
322 |
782 |
450 |
240 |
390 |
50 |
340 |
430 |
39 |
5A |
126 |
376 |
788 |
258 |
868 |
500 |
340 |
450 |
50 |
440 |
495 |
43 |
5.6A |
140 |
415 |
874 |
401 |
962 |
550 |
350 |
480 |
50 |
450 |
534 |
48 |
6.3A |
157 |
461 |
975 |
451 |
1085 |
620 |
450 |
570 |
60 |
570 |
626 |
55 |
|
|
機 號 |
D1 |
D2 |
A1 |
A2 |
A3 |
A4 |
A5 |
A6 |
n-Φd |
n1×b1 |
n2×b2 |
7.1D |
315 |
395 |
227 |
272 |
313 |
163 |
218 |
248 |
14-10 |
3×68 |
4×68 |
8D |
355 |
436 |
256 |
312 |
342 |
184 |
244 |
294 |
14-10 |
3×76 |
4×74 |
9D |
400 |
506 |
288 |
348 |
398 |
207 |
263 |
313 |
18-10 |
4×63 |
5×66 |
10D |
450 |
550 |
320 |
386 |
426 |
230 |
300 |
340 |
18-10 |
1×69 |
5×72 |
11.2D |
500 |
620 |
359 |
420 |
484 |
258 |
328 |
388 |
18-12 |
4×79 |
5×83 |
12.5D |
560 |
680 |
400 |
456 |
489 |
288 |
344 |
380 |
20-12 |
4×86 |
6×76 |
|
